8. Щелкните Редактор и укажите Опции

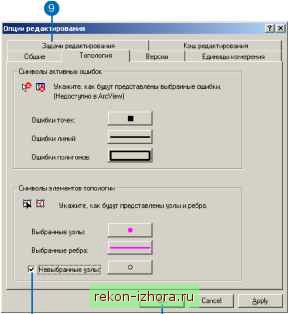

9. Нажмите закладку Топология.


10. Включите Невыбранные узлы.

Обычно ArcMap показывает выбранные ребра и узлы топологии, но не показывает невыбранных узлов. Поскольку вы будете замыкать ребро на невыбранные узлы, будет полезно их показать.

11.Нажмите OK.



Редактирование участков

Теперь вы будете применять инструмент Редактировать топологию, чтобы разбить восточную и западную границы для создания топологических узлов. Вы проверите, какие участки имеют общую северную границу, а затем будете готовы переместить границу.

1. Щелкните на инструменте Редактировать топологию


2. Щелкните на восточной границе участка 4414. Ребро границы выбрано и изменило свой цвет.

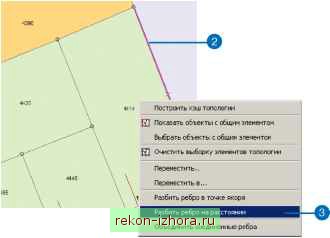

3. Щелкните правой кнопкой на выбранном ребре и укажите Разбить ребро на расстоянии.

На ребре появилась стрелка, показывающая его направление. Когда вы разбиваете ребро, вам нужно знать, какая из его конечных точек является началом ребра. Стрелки указывают от начала к концу ребра.

Топологические отношения между объектами в текущем экстенте карты раскрываются при помощи инструмента Редактировать топологию, когда вы начинаете редактирование этим инструментом и перестраиваете кэш редактирования. Поскольку эти отношения выявляются на лету и не хранятся, направление ребра может меняться между сеансами редактирования в зависимости от экстента карты.

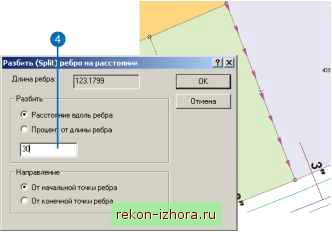

4.Рассмотрите стрелки на ребре. Если они указывают на юг, наберите 30 в текстовом поле Разбить и нажмите Enter. Если они указывают на север, наберите 30 в текстовом поле Разбить, щелкните От конечной точки ребра и нажмите Enter.





Новый топологический узел будет вставлен на расстоянии 30 футов от северного конца ребра.


5. Щелкните на западном ребре участка 4414.


Построить кэш топологии

Показать объекты с общиш элементом Выбрать объекты с общим элементом

Очистить выборку элементов топологии \ Переместить..

Переместить в...

Разбить ребро в точке якоря

\ \1

объединить соединенные р

6. Щелкните на нем правой кнопкой и укажите Разбить ребро на расстоянии.

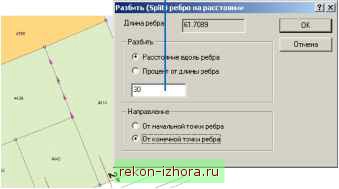

7. Рассмотрите стрелки на ребре. Если они указывают на юг, наберите 30 в текстовом окне Разбить и нажмите Enter. Если они указывают на север, наберите 30 в текстовом окне Разбить, щелкните От конечной точки ребра и нажмите Enter.


Второй новый топологический узел будет вставлен на расстоянии 30 футов от северного конца ребра.

Невыбранный узел


Выбранный узел

Добавленные вами новые топологические узлы позволят замкнуть северное, общее ребор участка на новую позиию.
